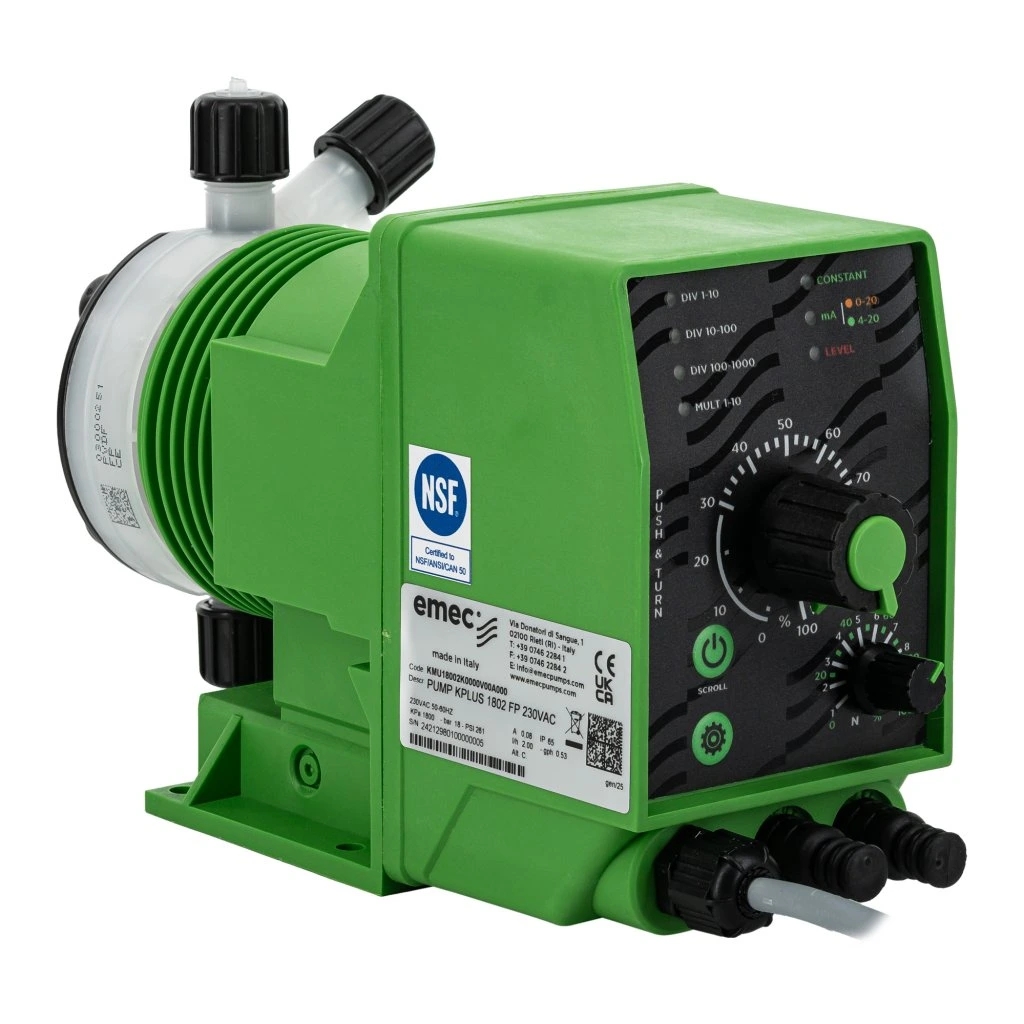

Proporcionální dávkovací čerpadlo EMEC K PLUS 08 08 PVDF+FP, 230 VAC

Elektromagnetická dávkovací čerpadla EMEC série K PLUS

Digitální multifunkční dávkovací čerpadlo pro univerzální použití EMEC série K PLUS jsou vybavena multifunkční řídící jednotkou, stupeň krytí těla čerpadla a elektroniky je IP65. Robustní konstrukce čerpadla jako celku dává předpoklad zachování stabilního provozu i v náročných provozech s intenzivním vytížením čerpadla. Toto čerpadlo je určeno pro vodorovnou montáž na barel s chemii, nebo na libovolný vodorovný povrch.

Čerpadlo vyniká jednoduchostí ovládání pomocí jednoho tlačítka výběru režimu fungování a otočného knoflíku, kterým se zadává celkový výkon čerpadla.
Dávkovací čerpadlo je vybaveno regulací zdvihu pístu, pomocí kterého lze regulovat celkový výkon čerpadla bez změn ostatních hodnot.

Časté je nasazení těchto čerpadel pro proporcionální dávkování kapalných médií v úpravě vody a chemických procesů:
- dávkování dezinfekčních přípravků (např. chlor, chlordioxid apod.) pro sterilizaci vody
- automatické a proporcionální dávkování produktů v průmyslu: vosky, oplachovací prostředky, emulze, dezinfekční prostředky, atd.

Výkon čerpadla EMEC K PLUS 18 08:

Max průtok: 8 l/hod.
Max protitlak: 8 bar.

Materiály ve styku s médií:

• Hlavice čerpadla: PVDF
• Membrána: PTFE
• Injekční ventil: PVDF s keramickými kuličky
• Sací koš: PVDF
• Těsnění: Viton - FPM
• Výstupní hadička: PE
• Sací hadička: PVC
• Odvzdušňovací hadička: PVC

Dávkovací čerpadla EMEC série K PLUS, společné parametry:

• Hmotnost (přibližná): 4,1 kg
• Montáž na barel s chemii, nebo na libovolný vodorovný povrch
• Přepravní a skladovací teplota : -10 – 50 °C
• Stupeň krytí tělesa čerpadla: IP65
• Ovládání pohybu membrány: el. magnetem
• El. napájení / odběr: 230V (100-240), 50Hz / 19W
• Nadmořská výška instalace čerpadla: 2000 m, max
• Třída ochrany I: zásuvkové spojení trojpólové s ochranným kontaktem.
• Stupeň znečištění: 2 nevodivé znečištění, které se může stát vodivým v důsledku občasné kondenzace (orosení) nebo např. potu rukou.
• Hluk za chodu /dávkování: 73,4 db(A)
• Teplota dávkovaného média: 0 – 50 °C
• Teplota okolí za provozu: 10 – 45 °C
• Max. relativní vlhkost okolí za provozu: 95% (nekondenzující)
• Sací výška max. (doporučená): 1,5m
• Jmenovitá frekvence zdvihů membrány: 0 – 180 / min
• Připojení snímače hladiny v zásobníku: ano (standardní kompletace)
• Vstupní (sací) hadička: 6 x 4, 8 x 6 mm (PVC – měkká)
• Výstupní (výtlačná) hadička: 6 x 4, 8 x 6 mm (PE – tvrdá)

Režimy fungování dávkovacího čerpadla:

1. CONSTANT, konstantní dávkování dle nastavené frekvence zdvihů čerpadla: 0-100%.
2. DIV 1-10, DIV 10-100, DIV 100-1000. Proporcionální dávkovaní pomocí přijatých impulsů z vodoměru. Dávkovaní pomocí dělení. Čerpadlo "sbírá" uvedený počet impulsů a potom dává vstřik.
3. MULT 1-10. Proporcionální dávkovaní pomocí přijatých impulsů z vodoměru. Režim násobení. Čerpadlo udělá uvedený počet vstřiků na každý přijatý impuls.
4. PROPORCIONAL, proporcionálně dle analogového vst. signálu (mA)

* Dávkovací čerpadlo je vybaveno regulací zdvihu pístu, pomocí kterého lze jemně regulovat celkový výkon čerpadla bez změn ostatních hodnot.

Parametry produktu

• Typ řízení: Digitální
• Elektrické napětí: 230V, 50Hz
• Hlavice čerpadla: PVDF
• Komp. připojovací sada v balení: Ano
• Materiál membrány: PTFE
• Max. impulsů za min: 180 imp/min
• Max. protitlak: 8 bar
• Max. velikost dávky: 0,74 ml
• Max. výkon: 8 l/hod.
• Ochranná třída: IP65
• Provzdušňovací ventil: Ano
• Připojení sondy hlídání hladiny: Ano
• Ventily a o-kroužky: Viton / FPM
• Vstřikovací ventil a síto sání: PVDF
• Délka: 225 mm
• Šířka: 91 mm
• Výška: 157 mm
• Hmotnost: cca 4,1 kg
